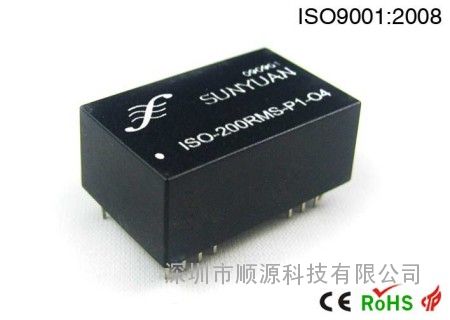

真有效值（RMS）信号隔离放大器

真有效值（RMS）信号隔离放大器产品应用前景：
      普通直流电压表只能测量直流电压信号，而测量交流信号必须增加AC/DC转换电路。目前常用的交流电压表为降低成本和简化电路，都采用简易的平均值响应的AC/DC转换器。常用的平均值响应AC/DC转换器是运算放大器和二极管组成的半波（或全波）线性整流电路，这种电路具有线性度好、准确度高、电路简单、成本低廉等优点。但是这种电路是按照标准的正弦波平均值与有效值的关系(VRMS=1.111Vp)来定义的，因此这类仪表只能测量标准无失真的正弦波电压值。对于正弦波失真的交流电压信号，这类仪表测量就会出现误差，而使用这类仪表测量方波、矩形波、三角波、锯齿波、梯形波、阶梯波等非正弦波信号的偏差更大，检测结果与信号的实际值不相符。运用真有效值数字仪表可准确测量各种波形的有效值，满足现代电子测量之需要。

      真有效值仪表的的核心器件是TRMS信号隔离放大器模块。TRMS模块是以单片TRMS／DC转换器为核心并采用了全新的D-S计算技术，配置高精度信号隔离放大器构成的。其优点是能精确、实时地测量各种电压、电流波形的有效值而不用考虑波形参数及失真度的大小。简言之，真有效值测量模块TRMS具有高准确度(30Hz~1kHz的误差＜0.25%)、良好的线性度(非线性误差＜0.02%)、很宽的动态电流范围、响应速度快、测量面广、使用简便等特点。而深圳市顺源科技有限公司研发生产的新型真有效值隔离放大器模块TRMS系列产品具有集成度高、功能完善、外围元件少、电路连接简单、电性能指标容易保证等诸多优点，使用这种模块能准确、实时测量各种信号波形的有效值，无须考虑波形参数和失真，这些性能是平均值测量仪表无法实现的。

真有效值（RMS）信号隔离放大器产品特点：
●　0~200mV 交直流小信号隔离放大及变换
●　信号宽范围带宽输入：0~1KHz
●　全量程内极高的线性度（非线性度<0.2%）
●　信号输入 / 输出 / 辅助电源：1500VAC 三隔离
●　辅助电源：采用12VDC或24VDC单电源供电
●　精度等级：0.1　0.2级
●　超小体积、标准DIP 24PIN符合UL94V-0阻燃封装
●　工业级温度范围: -45~+85 ℃


真有效值（RMS）信号隔离放大器典型应用：
●　模拟信号数据隔离、采集
●　信号真有效值RMS AC+DC测量
●　地线干扰抑制
●　仪器仪表与传感器信号收发
●　非电量信号变送
●　信号长线传输
●　工业现场信号变换




工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。顺源科技研发生产的ISO系列隔离放大器变送器产品，可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。传感器与仪器仪表连接方案参考资料下载：工业现场传感器与仪器仪表、PLC、DCS、PAC、PCC等显示控制系统常用连接方案

     隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。顺源科技公司为您提供的几种基本保护电路参考方案：IC封装的隔离放大器变送器外接保护电路资料下载



产品外形及安装方式参考
