顺源有源型带HART透传4-20mA隔离放大器4-20MA、0-20MA

本次研制的一款4-20mA电流环路具有HART协议传输及控制的工业仪器仪表、智能传感器信号隔离模块，是支持工业现场HART协议的智能仪表时需要配置带HART透传功能的信号隔离器，也是前期两线制无源型带HART透传4-20mA隔离放大器产品的补充，产品在智能变送器接入信号隔离器后可以让处于系统侧的HART手操器或者采集器透过信号隔离器和现场仪表通讯。带HART透传功能的信号隔离器是一种高性能的信号处理设备，它结合了信号隔离与HART通讯技术的优势，能够实现对工业现场信号的可靠传输与精确测量。

 ISOEM A4-Px-O1-HT系列集成模块具有HART透传功能，支持HART信号的双向传输，能够确保现场HART智能仪表与控制室HART采集系统之间的通讯畅通无阻，充分发挥数字与模拟信号隔离传输的双重优势。该产品采用先进的数字化技术和电磁隔离技术，允许双向通信HART协议信号，同时仍然隔离4-20mA输入和输出。HART透传功能可以提供HART信号传输的通道，但不会对传输内容进行串扰、更改等。通过可靠的电磁隔离技术，有效抑制了各种干扰信号，同时消除来自现场信号回路和地网对I0采集系统的干扰，确保了信号的准确性和系统的稳定安全运行。

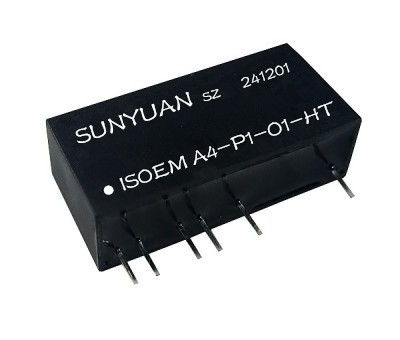

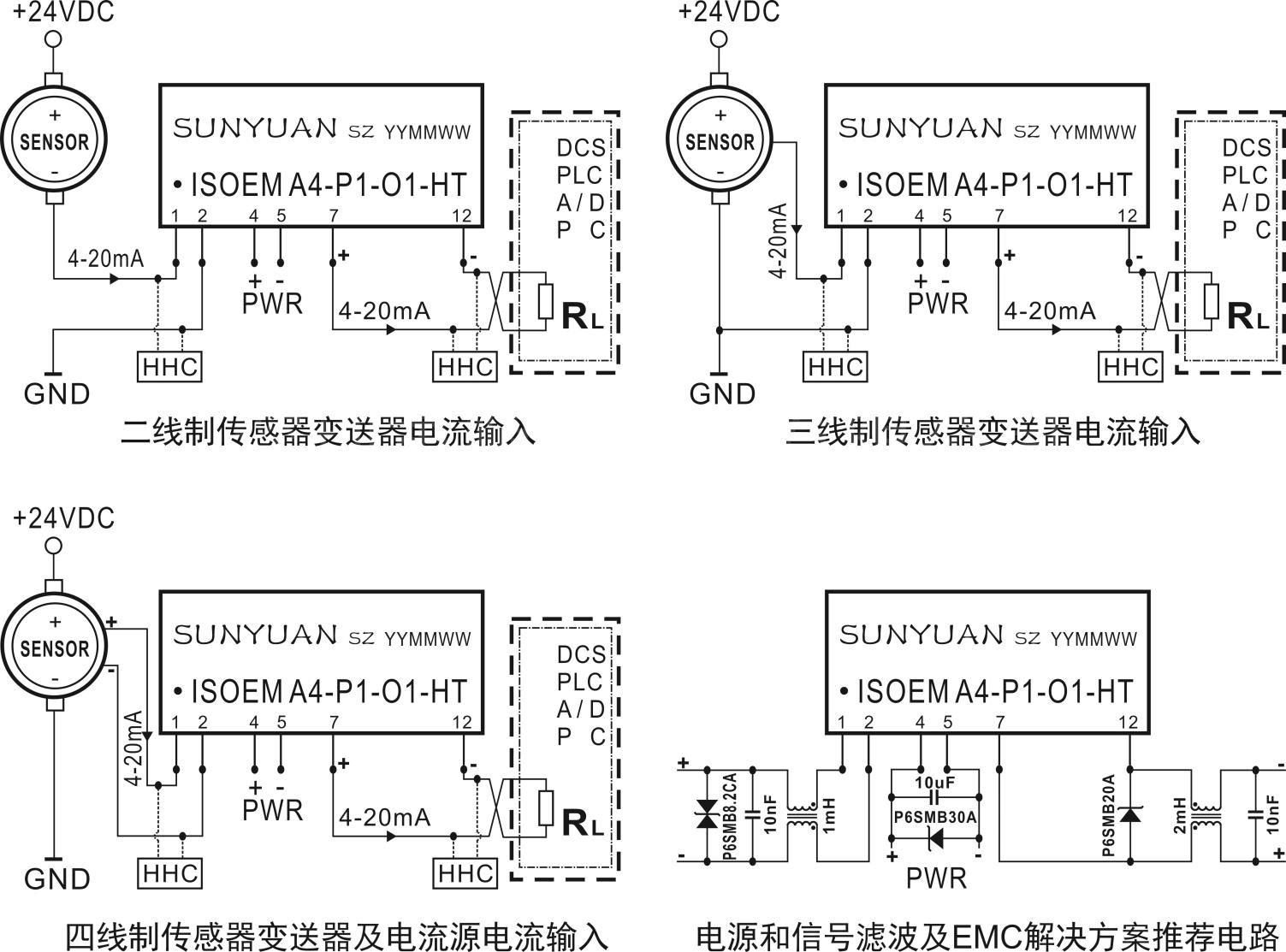

 ISOEM A4-Px-O1-HT系列模块采用小体积标准SIP12Pin阻燃外壳及树脂材料封装方式，采用单电源供电并且在同一芯片上集成了一组隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器。模块支持输入2线制、3线制、4线制变送器或电流源信号，经隔离转换为标准4-20mA电流信号输出，同时支持HART数字信号双向传输。无需外接电位器元件，免零点和增益调节，省略了需要反复校准零点和满度的繁琐，这样大大简化了用户的设计和现场使用成本。产品内部采用电磁隔离技术相比光耦隔离技术具有更好的温漂特性和线性度，辅助电源的单电源供电并且与信号输入、输出之间 3000VDC 三隔离设计，使用户现场在同时使用多路模块时，均可采用单台或多台电源供电。

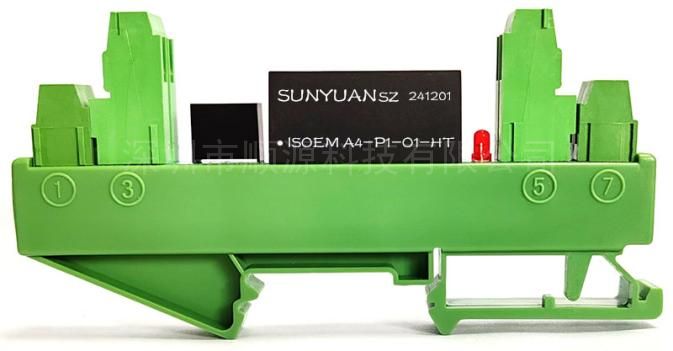

 ISOEM A4-Px-O1-HT系列模块简单易用，产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式，导轨式安装的产品具有隔离配电输出功能，向输入端提供24VDC隔离电源，能够实现对工业现场两线制传感器、变送器、仪器仪表等隔离配电以及对信号采集的可靠传输与精确测量控制。导轨式安装的产品还可以实现一进一出、一进二出、二进二出等工业现场各种传感器与仪器仪表或控制系统信模拟信号的隔离、分配、放大转换及配电功能，并能满足潮湿、震动及宽温度范围 （-40 ~ +85 ℃）的工业级使用环境要求。在轨道电压监控、发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业机器人自动化控制、化工及核电装备等领域有着广泛应用。
