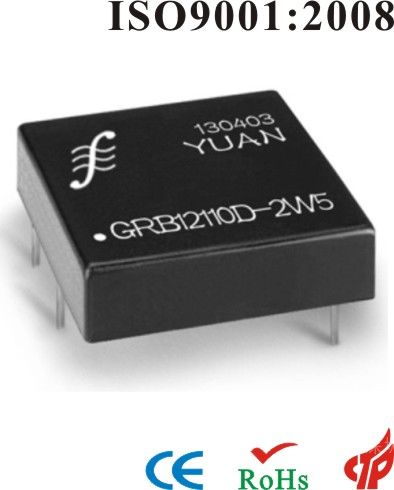

顺源仪器仪表 直流高电压 模块电源GRB24110S-8W

GRB系列模块电源采用先进的DC-DC转换升压技术和独特的真空绝缘灌封工艺，外壳采用金属屏蔽，具有防潮防震、效率高，功率密度大、低噪声温漂、抗EMC电磁干扰等特点。广泛用于冶金探矿，光控技术，医疗仪器，理化实验分析等。
　　 电源输入电压：4.5-9VDC、9-18VDC、18-36VDC；标准（2：1）宽输入范围。
　　 输出功率：1-10W。
　　 输出电压：80VDC、100VDC、110VDC、150VDC、200VDC、250VDC等。
　　 输出具有OTP，OCP，UVL，SCP等多重保护功能，用户可放心选用。

订货须知 （产品设计与规格如有更改，恕不另行通知。）

（1）      本产品出厂默认为固定电压值输出，需要外接电位器调节输出电压值的产品，请用户在下单订货时注明。

（2）      对于B系列的产品（尺寸：50.8 x 25.4 x 10.14mm），可根据客户需求将PIN 3脚改为控制端。

                此时在PIN 3 脚加上+5V电压，PIN 4脚接5V电源的地，才能正常输出。不加则输出电压约等于输入电压。PIN 6脚为电压调节端，PIN 6脚与PIN 5脚之间并一个200K电位器，可用来调节输出电压，调节范围为满量程的10% 。

（3）      输出电压高于80V产品请在输出端增加一个滤波电容47UF(请注意电容耐压值符合安全需要)。

（4）      本产品输入端无反接保护功能，通电前请仔细检查外接电压极性选择是否正确，以避免不可修复的损坏。

（5）      客户有需要其它电压值输出参数的产品，可以同我公司技术人员协商定制。

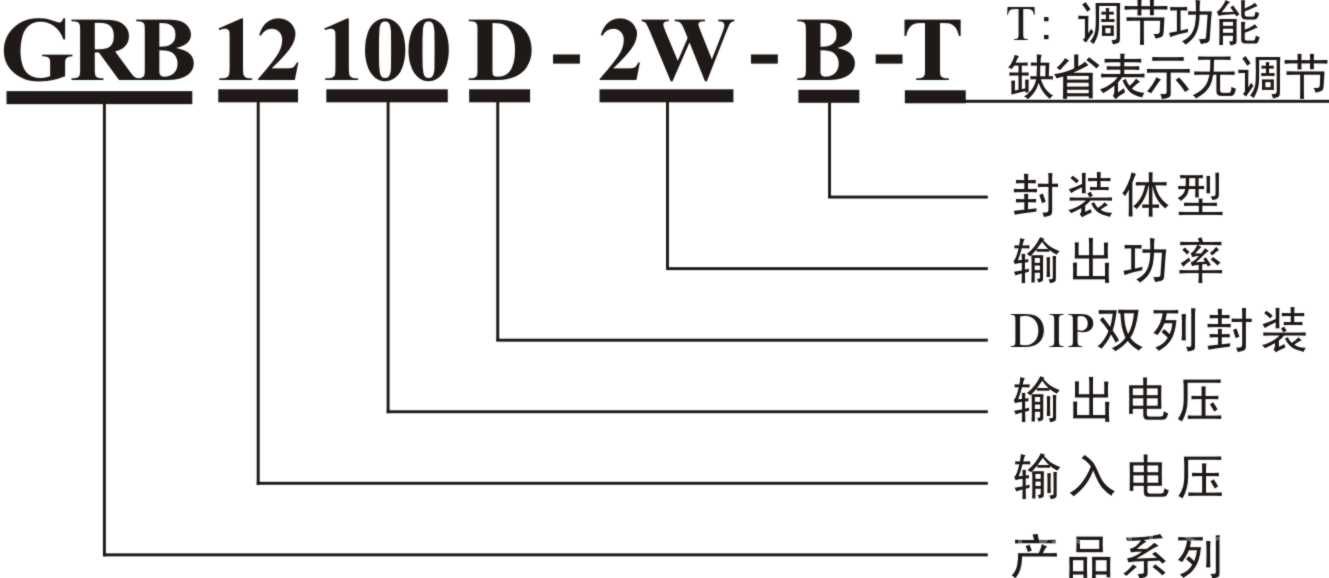

产品选型举例

例1：输入电压：Vin：9-18VDC；输出电压Vout：110VDC；输出功率：2.5W。

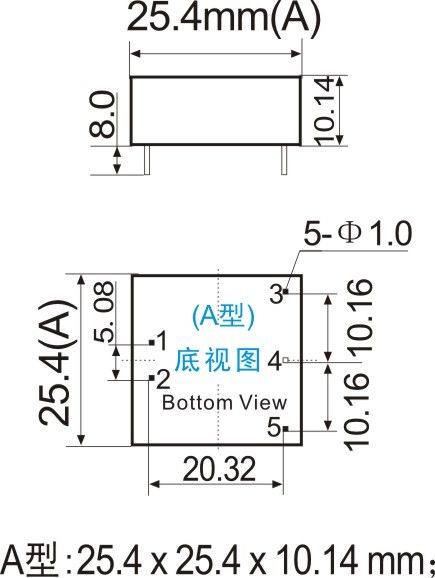

          外型尺寸A型：25.4 * 25.4 * 10.14（mm）

          对应产品型号：GRB12110D-2W5-A

例2：输入电压：Vin: 18-36VDC； 输出电压：Vout:150VDC，输出电压值可调节控制；输出功率：5W。

         外型尺寸B型：50.8 * 25.4 * 10.14（mm）

          对应产品型号：GRB24150D-5W-B-T
